PHC-50KN传感器
发布人:admin  发布时间:2015-08-05

日本SHOWA测力传感器PHC的详细资料

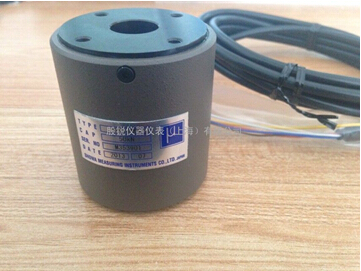

日本SHOWA测力传感器PHC

PHC"/小形プレス荷重測定用ロードセル
PHC-50KN传感器

【特長?用途】

  • 小形?軽量?電動&油圧プレス荷重管理用
  • 上下フランジ取付のため治具および既設プレス機への装着が容易
  • センターホール形ロードセルのため中空を利用した計測応用が可能
  • 耐油?可とう性ケーブルを使用





形式名と定格容量?寸法?固有振動数?質量(単位:mm)
形式名 定格容量 A B C D E F G 固有振動数 質 量
PHC-5KN 5 kN 40 35 50 1 24 10 2-4-M4深8 8.7 kHz 0.3 kg
PHC-10KN 10 kN 62 55 70 2 44 18 2-4-M5深8 5.4 kHz 0.95 kg
PHC-20KN 20 kN 62 55 70 2 44 18 2-4-M5深8 7.5 kHz 1.0 kg
PHC-30KN 30 kN 62 55 70 2 44 18 2-4-M5深8 9.2 kHz 1.0 kg
PHC-50KN 50 kN 62 55 70 2 44 18 2-4-M5深8 11 kHz 1.0 kg
PHC-100KN 100 kN 62 55 80 2 44 18 2-4-M5深8 12 kHz 1.3 kg
  • 注)取付インロウ部の交差寸法は上下面ともΦFH8,ΦBh7です。但し、ΦFH8寸法は有効5 mmとなります。
  • ※質量はケーブルを含みません。

仕様?規格





許容過負荷 120 %RC
定格出力 1 mV/V±1 %
直線性 0.5 %RO
ヒステリシス 0.5 %RO
繰り返し性 0.3 %RO
推奨印加電圧 12 V 以内
許容印加電圧 20 V
入力抵抗 350 Ω
出力抵抗 350 Ω
温度補償範囲 -10~70 ℃
許容温度範囲 -30~80 ℃
零点の温度影響 0.01 %RO/℃
出力の温度影響 0.03 %/℃
ケーブル Φ6 mm-4芯シールドケーブル3 m、先端むき出
